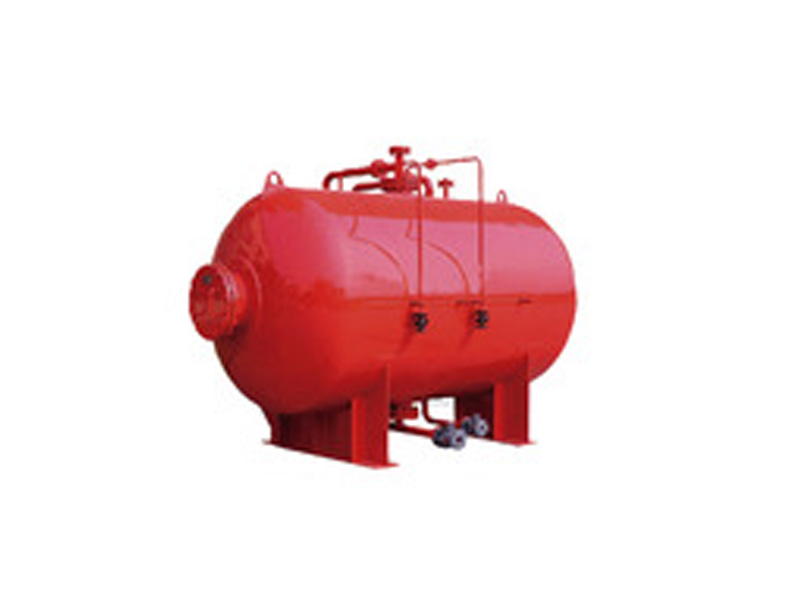

壓力比例混合裝置（臥式）

壓力比例式混合裝置（臥式）

簡介：壓力比例混合裝置（臥式）主要由罐體、膠囊、比例混合器、進水管路、出液管、排水閥、排污閥、 安全閥、壓力表、液位計組成。普遍適用于高、低倍數泡沫滅火系統、閉式或作為泡壓力比例混合裝置（臥式）主要由罐體、膠囊、比例混合器、進水管路、出液管、排水閥、排污閥、 安全閥、壓力表、液位計組成。普遍適用于高、低倍數泡沫滅火系統、閉式或作為泡沫槍、泡沫炮的混合 供給裝置。每個管路均安裝有控制閥門、進水管線上裝有壓力儀表，膠囊裝在罐體內，其囊體與罐體是各 自獨立的。它是用泡沫滅火劑，并通過壓力式比例混合器的作用，將裝置內儲存的泡沫滅火劑與消防用水按比例混合，利用泡沫與水的混合液進行滅火。

工作原理

壓力式泡沫比例混合裝置主要由帶膠囊的泡沫液壓力儲罐與利用文丘里原理制成的PHY型壓力式 比例混合器組成，當系統管網中的水流經比例混合器減壓孔板時，在孔板的前后會形成壓差。壓高處 的一部分水（3%或6%）通過泡沫罐的進水管進入罐內，擠壓膠囊，將膠囊中的泡沫液通過泡沫罐的 出液管擠壓至比例混合器低壓處與水混合形成泡沫混合液，形成的泡沫混合液通過管道輸送到噴頭、 泡沫槍、泡沫炮或其他噴射裝置進行滅火。
